2聯接

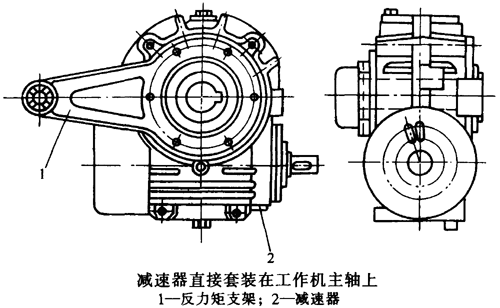

3與工作機的聯接

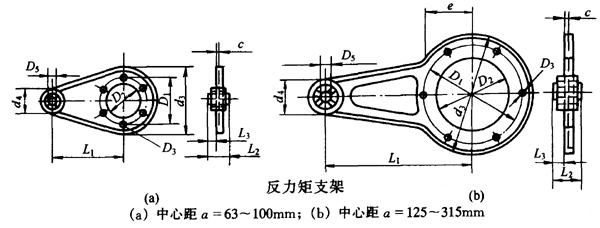

另一端與固定支承聯接(見下圖)。用戶如采用反力矩支架來平衡反力矩,應根據設備安裝要求同減速器一起向制造廠訂貨。
中心距a
與減速器連接尺寸
結構尺寸
質量m/kg
c
d3
D1
D2
D3
螺栓
d4
D5(H9)
L1
L2
L3
e
63
12
150
102
82
9
M8×25
65
25
160
56
24
—
2.5
80
12
175
125
105
9
M8×25
65
25
200
56
24
—
3.6
100
13
218
150
126
11
M10×25
65
25
250
56
24
—
5.6
125
14
250
210
186
13.5
M12×30
65
25
320
56
21
110
6
140
14
277
235
208
13.5
M12×30
65
25
350
56
21
110
8.5
160
15
312
270
228
13.5
M12×30
65
25
400
56
21
125
12
180
15
342
290
255
17.5
M16×35
90
32
450
72
28
140
14
200
15
380
320
255
17.5
M16×35
90
32
500
72
28
155
17
225
15
420
360
275
17.5
M16×35
90
32
560
72
28
180
22
250
15
492
420
290
17.5
M16×35
90
32
630
72
28
180
27
280
20
540
450
360
22
M20×45
130
50
710
110
45
160
45
315
20
600
520
390
22
M20×45
130
50
800
110
45
210
55
